Jaki jest analogowy moduł wejściowy?

W świecie systemów automatyzacji przemysłowej, kontroli procesu i pomiaru analogowy moduł wejściowy odgrywa kluczową rolę w wypełnianiu luki między fizycznymi sygnałami światowymi a systemami sterowania cyfrowym. Niezależnie od tego, czy pracujesz w fabryce, elektrowni lub w dowolnym obiekcie, który obejmuje automatyzację i monitorowanie, zrozumienie funkcji analogowego modułu wejściowego jest niezbędne do budowania skutecznych i wydajnych systemów. Ale czym dokładnie jest analogowy moduł wejściowy i dlaczego jest tak ważny?

Co to jest moduł wejściowy analogowy?

Analogowy moduł wejściowy jest komponentem sprzętowym używanym do interfejsu czujników i urządzeń analogowych z cyfrowym systemem sterowania (takiego jak PLC, rozproszony system sterowania (DCS) lub system komputerowy). Konwertuje ciągłe sygnały analogowe w dane cyfrowe, które można przetwarzać, analizować i działać przez system sterowania.

Kluczową funkcją analogowego modułu wejściowego jest konwersja napięcia lub sygnału prądu otrzymanego z urządzenia analogowego (takiego jak czujnik temperatury, przetwornik ciśnienia lub miernik przepływu) w format, który system cyfrowy może zrozumieć. Zazwyczaj obejmuje to warunkowanie sygnału (w celu skalowania lub filtrowania wejścia) i konwersji analogowo-cyfrowej (ADC) (aby przekonwertować sygnał analogowy na wartość cyfrową).

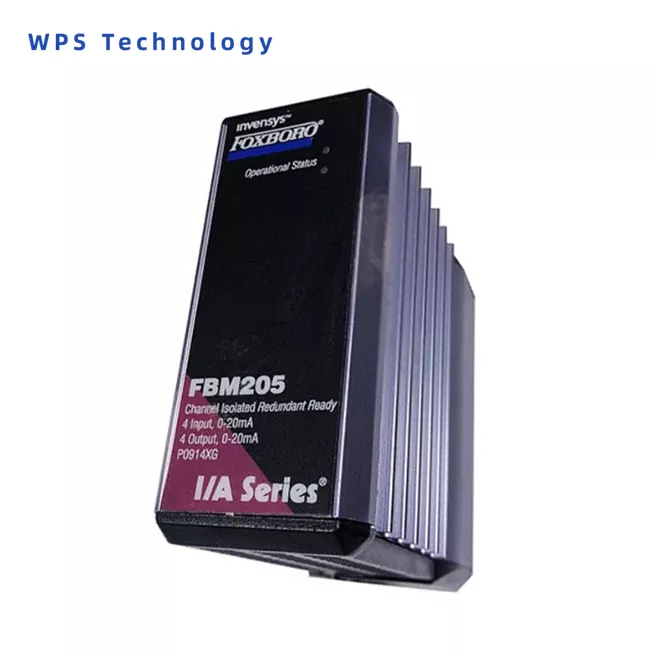

Na przykład,Foxboro FBM205jest zaawansowanym analogowym modułem wejściowym szeroko stosowanym w systemach kontroli procesu. Jest specjalnie zaprojektowany do interfejsu z różnymi urządzeniami i czujnikami polowymi w branżach takich jak ropa i gaz, petrochemikalia i wytwarzanie energii. Moduł Foxboro FBM205 zapewnia wysoką dokładność i niezawodność, przekształcając sygnały analogowe (np. Temperaturę, ciśnienie i przepływ) na dane cyfrowe w celu wydajnego monitorowania i kontroli systemu.

Jak działa analogowy moduł wejściowy?

Analogowy moduł wejściowy wykonuje kilka kluczowych funkcji, aby upewnić się, że sygnały analogowe z czujników mogą być poprawnie interpretowane przez system sterowania:

1. Kondycjonowanie sygnału

- Analogowy moduł wejściowy często ma obwód kondycjonowania sygnału w celu dostosowania przychodzącego sygnału analogowego do poziomu odpowiedniego do pomiaru lub konwersji. Może to obejmować wzmocnienie, filtrowanie (w celu usunięcia szumu) lub ochronę (takie jak izolacja od wysokiego napięcia).

2. Konwersja analogowo-cyfrowa (ADC)

- Sygnały analogowe są ciągłe i muszą być przekształcane w formę cyfrową, zanim będą mogły je przetwarzać przez kontrolery cyfrowe, takie jak PLC. Moduł wykorzystuje konwerter analogowo-cyfrowy (ADC) do próbkowania sygnału przychodzącego z określoną prędkością i przekształcania go na liczbę binarną (wartość cyfrową).

 -Rozdzielczość ADC: Rozdzielczość ADC (np. 8-bitowa, 12-bitowa, 16-bitowa) określa, jak dokładnie sygnał wejściowy może być reprezentowany w formie cyfrowej. Wyższa głębokość bitów oznacza bardziej precyzyjne odczyty.

3. Transmisja danych

- Po przekonwertowaniu sygnału moduł wejściowy analogowy wysyła dane cyfrowe do PLC, DCS lub innych systemów sterowania w celu przetwarzania. Dane cyfrowe mogą być następnie wykorzystane do wywołania określonych działań, regulacji lub alarmów, w zależności od programowania i wymagań systemu.

Zastosowania analogowych modułów wejściowych

Analogowe moduły wejściowe są szeroko stosowane w branżach, w których wymagane jest monitorowanie i kontrola procesów fizycznych. Niektóre typowe aplikacje obejmują:

1. Automatyzacja przemysłowa

- W środowiskach produkcyjnych moduły wejściowe analogowe są używane do monitorowania czujników, które śledzą zmienne, takie jak temperatura, ciśnienie, natężenie przepływu i wilgotność, aby zapewnić optymalne działanie maszyn i procesów.

2. Energia i narzędzia

- W elektrowniach lub systemach rozkładu elektrycznego moduły wejściowe analogowe interfejs z czujnikami, które mierzą parametry, takie jak napięcie, prąd, zużycie energii i temperatura do monitorowania zdrowia systemu i wykrywania uszkodzeń.

3. Monitorowanie środowiska

- Analogowe moduły wejściowe są również stosowane w systemach monitorowania środowiska, które mierzą zmienne, takie jak jakość powietrza, poziom wody i wilgotność gleby do celów badań rolniczych lub środowiskowych.

4. Automotive and Aerospace

- W branży motoryzacyjnej i lotniczej moduły te służą do gromadzenia danych z czujników monitorujących temperaturę silnika, ciśnienia paliwa i innych ważnych wskaźników wydajności.

We wszystkich tych przypadkach systemy takie jak Foxboro FBM205 zapewniają niezawodne i dokładne pozyskiwanie danych, zapewniając, że systemy sterowania reagują na zmiany środowiska w czasie rzeczywistym i utrzymują wydajne działanie.

Jakiśanalogowy moduł wejściowyjest niezbędnym elementem nowoczesnych systemów automatyzacji, umożliwiając interfejs między rzeczywistymi sygnałami analogowymi i cyfrowymi systemami sterowania. Pozwala na precyzyjne monitorowanie i kontrolę procesów przemysłowych, systemów energetycznych i szerokiej gamy zastosowań. Przekształcając sygnały analogowe w dane cyfrowe, moduły te stanowią podstawę do automatyzacji i inteligentnego podejmowania decyzji w branżach na całym świecie.
